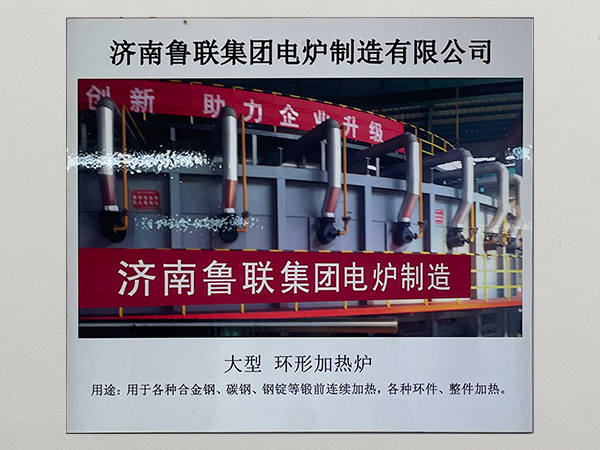

环形加热炉3

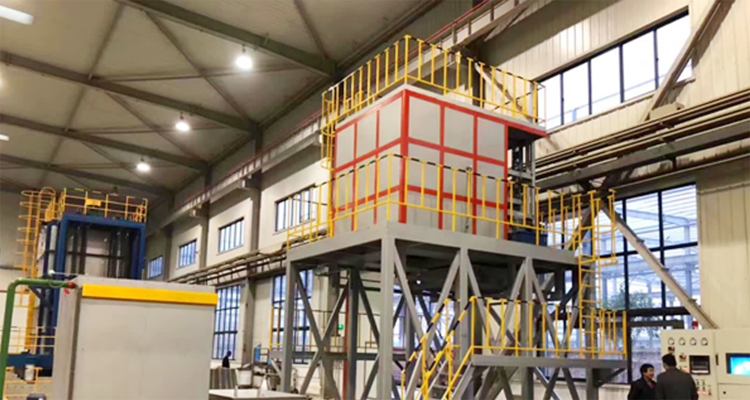

铝合金淬火炉之淬火时的冷却速度必须确保过饱和固溶体被固定下来不分解。防止强化相析出，降低淬火时效后的力学性能。但是冷却速度越大，淬火制品的残余应力和残余变形也越大，因此冷却速度要根据不同的合金和不同形状、尺寸的制品来确定。一般合金的淬火对冷却速度敏感性强的，选择的冷却速度要大。如2A11，2A12合金淬火冷却速度应在50℃/S以上，而7A04合金对冷却速度非常敏感，其淬火冷却速度要求在170℃/S以上。

对于形状、尺寸大小不同的制品应采用不同的冷却速度，通常主要靠调整淬火介质的温度来实现。对于形状简单、中小型、棒材可用室温水淬火（水温一般L0～35℃），对于形复杂、壁厚差别较大的型材，可用40～50℃的水淬火。而对于特别易产生变形的制品，甚至可以将水温升至75～85℃进行淬火。试验证明随着水温升高使其淬火制品的力学性能和抗蚀性能有所降低。/控制柜、液压系统等组成。炉体外壳框架采用型钢焊接成型，内壁采用1Cr18Ni9Ti耐热钢板，内衬采用优质全纤维结构，炉壳内表面贴附一层橡胶石棉板，起到隔热作用并保护炉壳表面不被腐蚀。加热元件采用加热元件采用0Cr25AL5合金丝绕制成带状，套在绝缘瓷管上，通过不锈圆钢固定于炉壳上，这种结构电阻带悬挂在炉膛四周，有利与热量散发和流通。热风循环装置由通风机装置和导风板组成，通风机装置安放在炉体顶部，风扇采用1Cr18Ni9Ti耐热钢制作成离心式风叶。导风板采用1Cr18Ni9Ti耐热钢制成，通过若干个搁杆固定于炉膛内壁上，将电阻带包裹在里面，通过热风循环系统将电阻带散发的热量进行热循环，使炉内温度均匀。通风装置按炉膛容积制作，确保热风循环次数在40次/分钟以上。
